پیوند رادیویی پهپاد دیجیتال 100 گرم با پورت 2xSBUS سازگار با همه پروتکل های شبکه

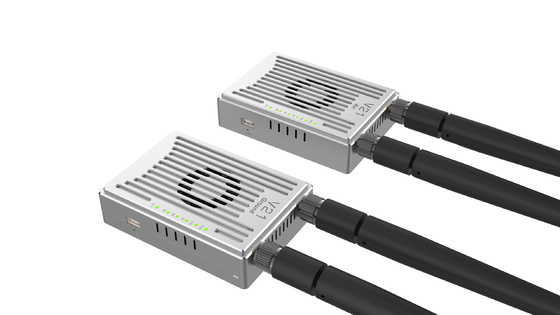

فرستنده ویدئو و تله متری و RC V21 برای پهپاد

ماژول انتقال ویدئو و داده دیجیتال V21 پیوند داده های دیجیتال بی سیم مبتنی بر ارتباطات بی سیم LTE است که از فناوری OFDM و MIMO استفاده می کند.این می‌تواند داده‌های تله‌متری و جریان ویدئوی بلادرنگ را انتقال دهد و دارای ۲ پورت SBUS است که می‌تواند کنترل پهپاد و محموله را فراهم کند.

ماژول های RF از باندهای فرکانس 800M، 1.4G، 2.4G در یک ادغام شده اند، فرکانس را می توان در نرم افزار تغییر داد.

یکپارچگی بالا مصرف انرژی و ابعاد محصول را تا حد زیادی کاهش می دهد، که می تواند نیاز پهپاد، UGV و غیره را برآورده کند.

امکانات

انتقال شبکه شفاف، قادر به انتقال تصاویر، سازگار با تمام پروتکل های شبکه.

انتقال داده شفاف، پشتیبانی از سطح TTL/RS232؛

ورودی و خروجی Double-S-BUS، دامنه گسترده از راه دور افزایش یافته است.

پشتیبانی از فرمت کدگذاری ویدیوی ورودی H264/265.

حداکثر پهنای باند: 30 مگاهرتز

تأخیر انتقال از گره به گره مرکزی ≤60ms

پشتیبانی از باند فرکانسی 800 مگاهرتز، 1.4 گیگاهرتز و 2.4 گیگاهرتز؛

امنیت: دسترسی به ماژول احراز هویت، برای جلوگیری از دسترسی غیرقانونی.

پشتیبانی از رمزگذاری تعریف شده توسط کاربر.

با اسکن طیف از تداخل جلوگیری کنید.

پشتیبانی از پرش فرکانس برای کاهش تداخل.

مولفه های
باند فرکانس:

800 مگاهرتز (806-826 مگاهرتز)

1.4 گیگاهرتز (1427.9-1447.9 مگاهرتز)

2.4 گیگاهرتز (2401.5-2481.5 مگاهرتز)

قدرت RF: -40-25dbm (قابل تنظیم)

برد انتقال: 10km grade@LOS

تأخیر ویدیو: 20 میلی‌ثانیه (تأخیر انتقال از Tx به Rx)

پهنای باند: 1.4-20M (1.4M/3M/5M/10M/20M)

ورودی/خروجی ویدئو: LAN (اتصال دستگاه IPC/کامپیوتر)

ولتاژ منبع تغذیه: 7.4-12 ولت

رابط منبع تغذیه: XT30

جریان عملکرد: 180 میلی آمپر

دمای عملیاتی: -10℃-+50℃

ابعاد: 85mm*55mm*20mm

وزن: 100 گرم (بدون آنتن)

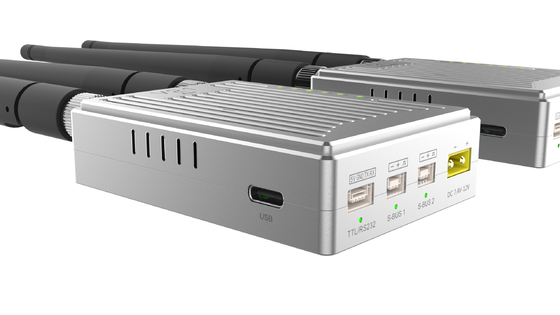

پورت S-BUS: 2* پورت S-BUS

پورت سریال: 1* پورت سریال (پیش‌فرض: TTL؛ اختیاری: RS232؛ دوبلکس کامل، نرخ باود قابل تنظیم)
