V40 Video And Telemetry و RC Link همه در یک

V40 یک ماژول انتقال بی سیم چند منظوره است.این می تواند داده های تله متری و جریان ویدئو را در زمان واقعی انتقال دهد و دارای 2 * پورت SBUS است که می تواند کنترل وسیله نقلیه و محموله را فراهم کند.

ماژول های RF از باندهای فرکانس 800M، 1.4G، 2.4G در یک مدل ادغام شده اند، فرکانس را می توان در نرم افزار تغییر داد.با رابط ورودی ویدئو HDMI و LAN و 3 پورت سریال (TTL&RS232&RS485)، 2 کانال ویدئوی HD و 3 کانال داده پورت سریال به طور همزمان قابل انتقال هستند.

در مورد حالت ارتباطی، V40 از ارتباط نقطه به نقطه، نقطه به چند نقطه پشتیبانی می کند، گره مرکزی می تواند با هر گره ارتباط برقرار کند، که به شدت سناریوهای برنامه را گسترش می دهد.

واحد زمینی دارای ماژول WIFI داخلی است که می تواند به صورت بی سیم به کامپیوتر یا مانیتور متصل شود.

یکپارچگی بالا تا حد زیادی مصرف برق و ابعاد محصول را کاهش می دهد که به ویژه برای کاربردهای پیچیده مناسب است.

امکانات

• چند کاره در یک دستگاه، پیوند ویدئو و تله متری و R در یک دستگاه
• رابط های مختلف: پورت های HDMI و LAN، 2 * پورت SBUS، 3 * پورت سریال.همه می توانند به طور همزمان کار کنند
• 3 ماژول فرکانس در یک
• پشتیبانی نقطه به نقطه، نقطه به چند نقطه ارتباط

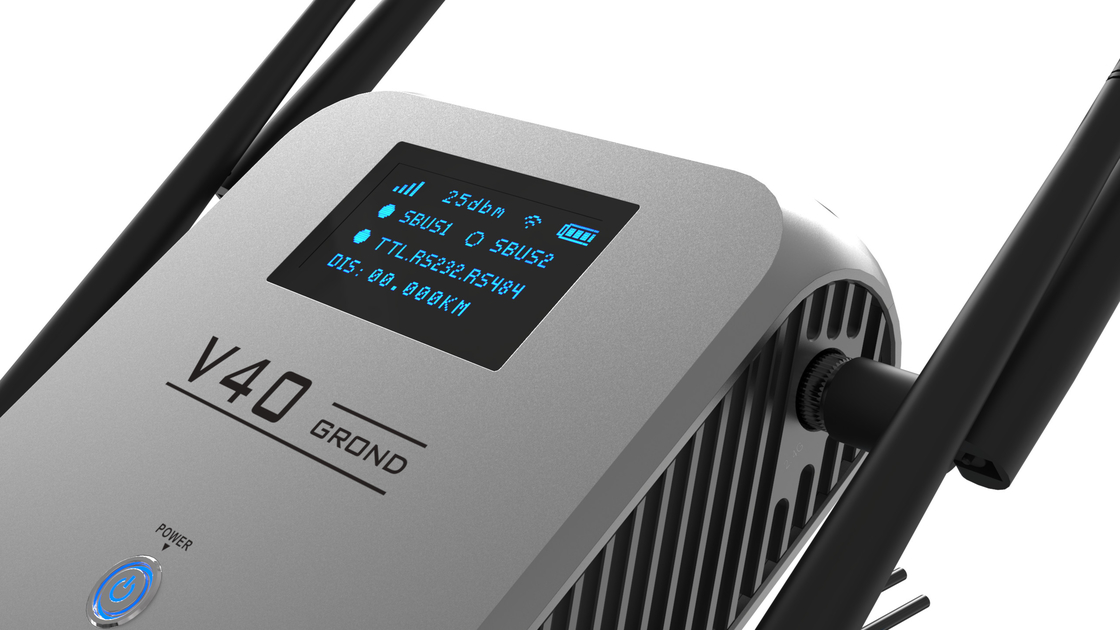

• واحد زمینی با صفحه نمایش برای مشاهده وضعیت کار
• واحد زمینی با ماژول WIFI داخلی که می تواند به صورت بی سیم به تلفن، پد یا کامپیوتر متصل شود

مولفه های

به طور کلی

فرکانس:

800 مگاهرتز: 806-826 مگاهرتز

1.4 گیگاهرتز: 1427.9-1447.9 مگاهرتز

2.4 گیگاهرتز: 2401.5-2481.5 مگاهرتز)

برد انتقال: درجه 10 کیلومتر

پهنای باند: 3M/5M/10M/20M (قابل تنظیم)

تأخیر ویدیو: <=300 میلی‌ثانیه

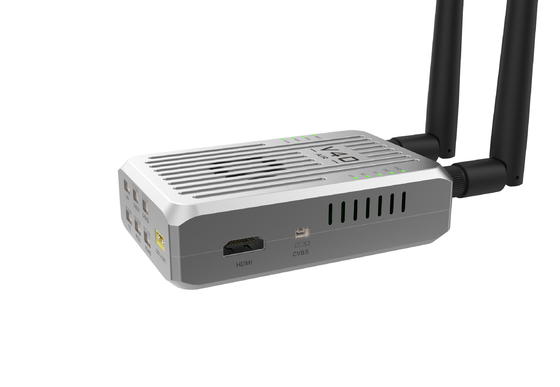

واحد هوابرد

قدرت RF: 300mW-2W

پورت منبع تغذیه: XT30

ولتاژ منبع تغذیه: 12-24 ولت

جریان کارکرد: منبع تغذیه 470mA@12V

دمای کارکرد: -35℃~+60℃

آنتن: آنتن میله ای 2-4 دسی بل

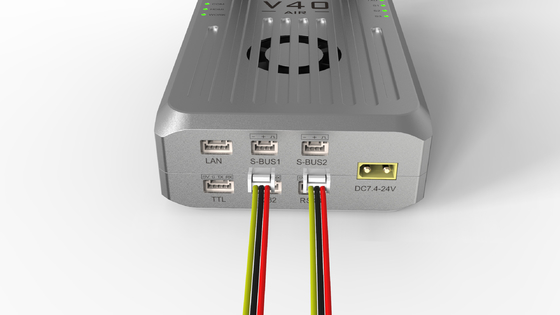

پورت SBUS: 2 * پورت S-BUS

پورت سریال: TTL*1 & RS232*1 & RS485*1

ورودی ویدیو: LAN*1، HDMI*1، CVBS*1

ابعاد: 117 میلی متر (L) * 70 میلی متر (W) * 30 میلی متر (H)

وزن: 236 گرم (بدون آنتن)

واحد زمینی

قدرت RF: 300mW-2W (قابل تنظیم)

رابط منبع تغذیه: XT30 12 ولت

پورت شارژ: DC12.6V (شاخه هوانوردی/GH1.25)

ظرفیت باتری داخلی: 6800 میلی آمپر ساعت

استقامت: 10 ساعت با ظرفیت کامل

سرعت داده WIFI: 144 مگابیت بر ثانیه - 300 مگابیت در ثانیه

آنتن: آنتن میله ای 2-4dB و آنتن فایبر گلاس 8-9dB

پورت SBUS : 2 * S-BUS INTPUT پورت

پورت سریال: TTL*1 و RS232*1 و RS485*1

خروجی ویدئو: LAN*2

ابعاد: 139mm(L)*139mm(W)*48mm(H)

وزن: 1045 گرم (بدون آنتن)
