لینک رادیویی پهپاد XT30، سیستم انتقال تصویر OFDM MIMO 100 گرمی

100 گرم ویدئو و داده و RC V21 همه در یک پیوند (85mm*55mm*20mm)

پیوند همه کاره با بهره برداری از فناوری های OFDM و MIMO.می تواند جریان پیوسته ای از داده های سریال و LAN و همچنین سیگنال های کنترلی SBUS را حمل کند.ماژول های RF از باندهای 800M، 1.4G، 2.4G یکپارچه شده اند و می توانید فرکانس را در نرم افزار شخصی سازی کنید.پیکربندی مبتنی بر وب آن، کار با آن را ساده می کند.

امکانات

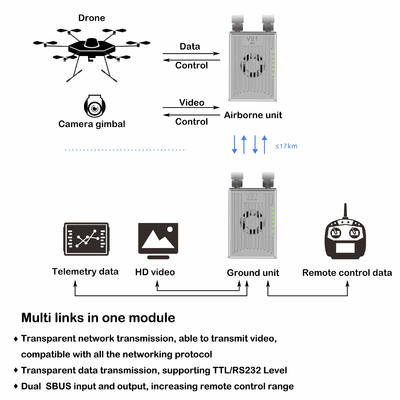

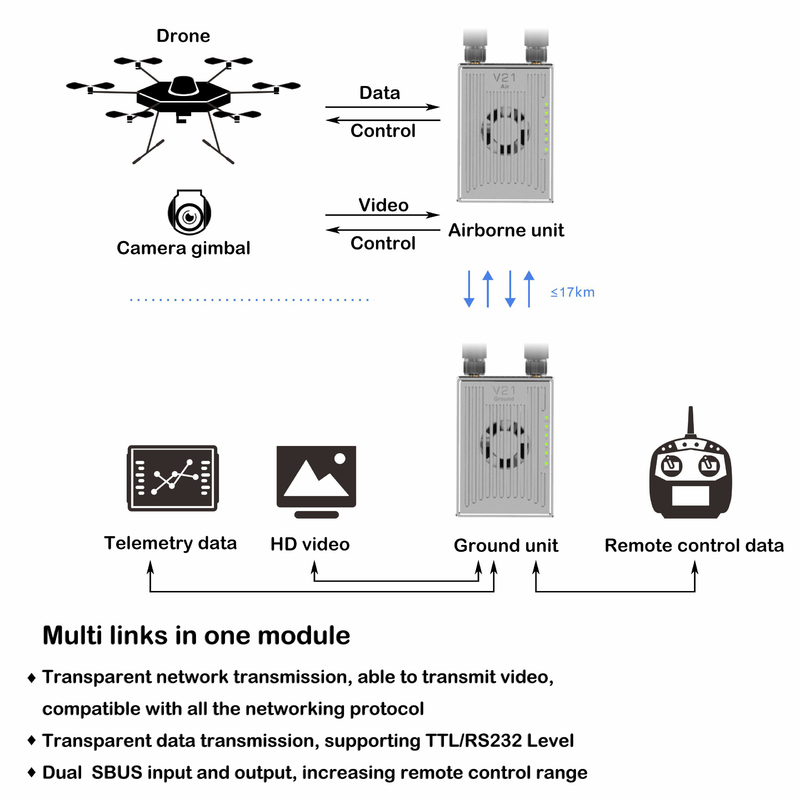

• انتقال شبکه شفاف، قادر به انتقال تصاویر، سازگار با تمام پروتکل های شبکه.
• انتقال داده شفاف، پشتیبانی از سطح TTL/RS232؛
• ورودی و خروجی دوگانه SBUS، دامنه گسترده از راه دور افزایش یافته است.
• پشتیبانی از فرمت کدگذاری ویدیوی ورودی H264/265.
• پهنای باند: حداکثر 30 مگاهرتز
• تأخیر انتقال از گره به گره مرکزی ≤60ms.
• پشتیبانی از باند فرکانسی 800 مگاهرتز، 1.4 گیگاهرتز و 2.4 گیگاهرتز؛
• امنیت: دسترسی به ماژول احراز هویت، برای جلوگیری از دسترسی غیرقانونی.
• پشتیبانی از رمزگذاری تعریف شده توسط کاربر.
• با اسکن طیف از تداخل جلوگیری کنید.
• پشتیبانی از پرش فرکانس برای کاهش تداخل

مولفه های
باند فرکانس:

800 مگاهرتز (806-826 مگاهرتز)

1.4 گیگاهرتز (1427.9-1447.9 مگاهرتز)

2.4 گیگاهرتز (2401.5-2481.5 مگاهرتز)

قدرت RF: -40-25dbm (قابل تنظیم)

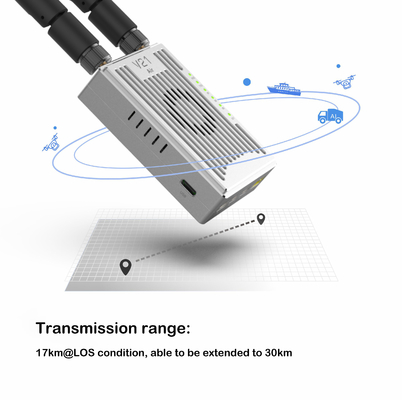

برد انتقال: 10km grade@LOS

تأخیر ویدیو: 20 میلی‌ثانیه (تأخیر انتقال از Tx به Rx)

پهنای باند: 1.4-20M (1.4M/3M/5M/10M/20M)

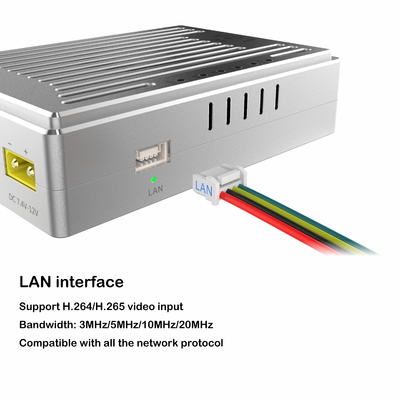

ورودی/خروجی ویدئو: LAN (اتصال دستگاه IPC/کامپیوتر)

ولتاژ منبع تغذیه: 7.4-12 ولت

رابط منبع تغذیه: XT30

جریان عملکرد: 180 میلی آمپر

دمای عملیاتی: -10℃-+50℃

ابعاد: 85mm*55mm*20mm

وزن: 100 گرم (بدون آنتن)

پورت S-BUS: 2* پورت S-BUS

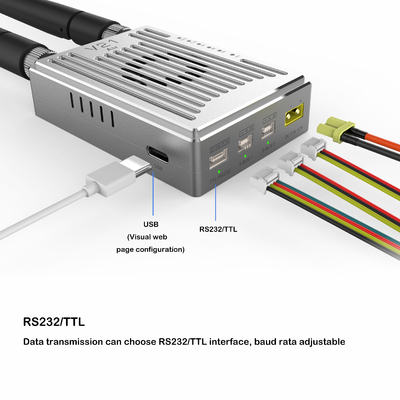

پورت سریال: 1* پورت سریال (پیش‌فرض: TTL؛ اختیاری: RS232؛ دوبلکس کامل، نرخ باود قابل تنظیم)
