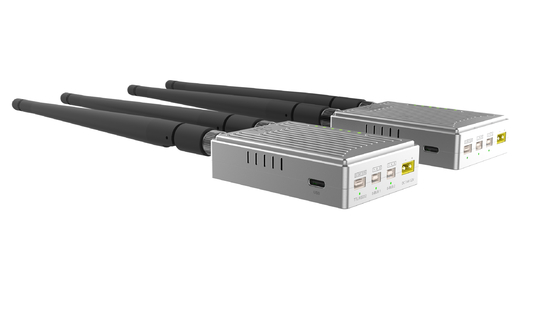

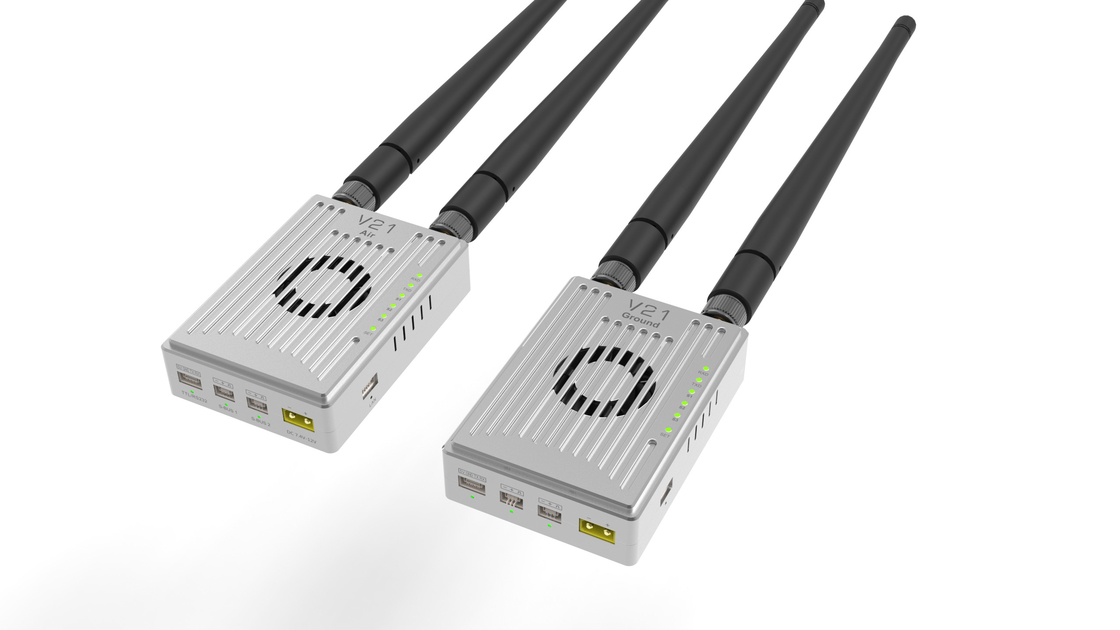

LTE Wireless Uav Data Link دیجیتال با ورودی و خروجی SBUS دوگانه

پیوند ویدئویی و تله متری و RC اترنت V21

ماژول انتقال ویدئو و داده دیجیتال V21 پیوند داده های دیجیتال بی سیم مبتنی بر ارتباطات بی سیم LTE است که از فناوری OFDM و MIMO استفاده می کند.این می‌تواند داده‌های تله‌متری و جریان ویدئوی بلادرنگ را انتقال دهد و دارای ۲ پورت SBUS است که می‌تواند کنترل پهپاد و محموله را فراهم کند.

ماژول های RF از باندهای فرکانس 800M، 1.4G، 2.4G در یک ادغام شده اند، فرکانس را می توان در نرم افزار تغییر داد.

یکپارچگی بالا مصرف انرژی و ابعاد محصول را تا حد زیادی کاهش می دهد، که می تواند نیاز پهپاد، UGV و غیره را برآورده کند.

امکانات

• چند پیوند در یک ماژول (پیوند ویدئو و تله متری و RC)
• ورودی و خروجی SBUS دوگانه، قادر به کنترل محموله و پهپاد با هم
• 3 ماژول فرکانس در یک، فرکانس را می توان در نرم افزار تغییر داد
• پشتیبانی نقطه به نقطه، نقطه به چند نقطه ارتباط

مولفه های
باند فرکانس:

800 مگاهرتز (806-826 مگاهرتز)

1.4 گیگاهرتز (1427.9-1447.9 مگاهرتز)

2.4 گیگاهرتز (2401.5-2481.5 مگاهرتز)

قدرت RF: -40-25dbm (قابل تنظیم)

برد انتقال: 10km grade@LOS

تأخیر ویدیو: 20 میلی‌ثانیه (تأخیر انتقال از Tx به Rx)

پهنای باند: 1.4-20M (1.4M/3M/5M/10M/20M)

ورودی/خروجی ویدئو: LAN (اتصال دستگاه IPC/کامپیوتر)

ولتاژ منبع تغذیه: 7.4-12 ولت

رابط منبع تغذیه: XT30

جریان عملکرد: 180 میلی آمپر

دمای عملیاتی: -10℃-+50℃

ابعاد: 85mm*55mm*20mm

وزن: 100 گرم (بدون آنتن)

پورت S-BUS: 2* پورت S-BUS

پورت سریال: 1* پورت سریال (پیش‌فرض: TTL؛ اختیاری: RS232؛ دوبلکس کامل، نرخ باود قابل تنظیم)
