جزئیات محصول:
|
| مواد: | پوسته آلومینیومی درجه هوانوردی | نام محصول: | ایستگاه کنترل زمینی با صفحه دوگانه موبایل T40 |
|---|---|---|---|
| عملکرد: | سیستم کنترل، برنامه ریزی ماموریت، بررسی ویدئویی | کاربرد: | پهپاد، UGV، USV، ربات، وسیله نقلیه کنترل از راه دور |
| برجسته: | ایستگاه کنترل زمینی سیار 13.3 اینچی,ایستگاه کنترل زمینی سیار HID USB,ایستگاه زمینی HID USB برای پهپاد |
||

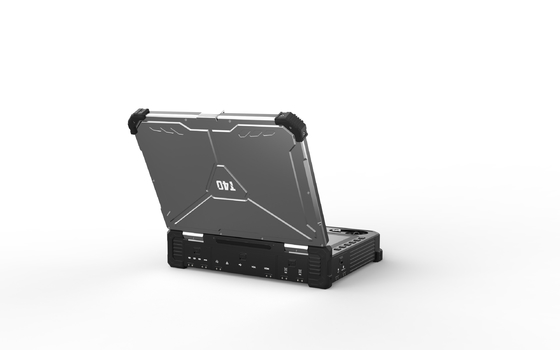

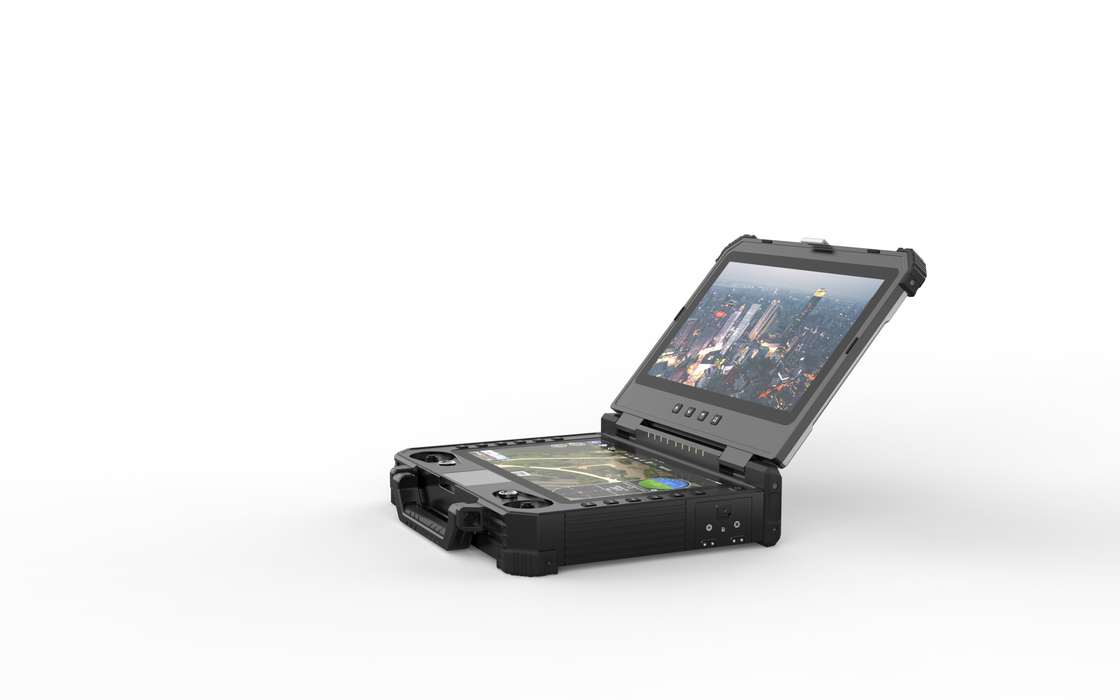

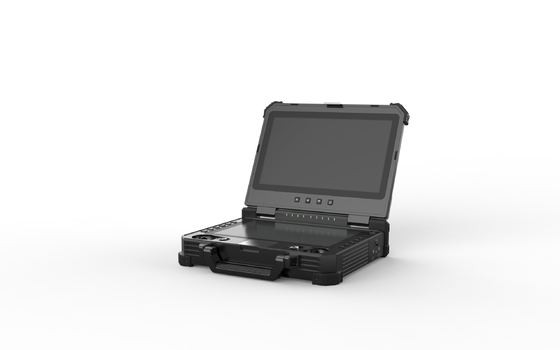

ایستگاه کنترل زمینی با دو صفحه متحرک T40 در هوانوردی دفاعی و سرنشین دار
T40 که بر روی رایانه شخصی مبتنی بر اینتل ساخته شده است، یک راه حل کنترل جهانی است که می تواند نه تنها برای پهپادها، بلکه برای روبات های زمینی، ROV ها و سایر دستگاه های کنترل از راه دور پیکربندی شود.این یک ایستگاه کنترل از راه دور دو صفحه نمایش است که یک صفحه نمایش 13.3 اینچی 1920*1080 1000CCD و یک صفحه نمایش 12.1 اینچی 1280*800 1500CCD را ارائه می دهد.
با صفحه نمایش دوگانه، یک سیستم بسیار یکپارچه است و دارای عملکردهایی مانند انتقال ویدئو، انتقال داده، کنترل از راه دور، نمایش ویدئو و کامپیوتر صنعتی است.
4 جوی استیک برای استفاده وجود دارد، همچنین از دسترسی سنتی RC پشتیبانی می کند.عملکرد HID USB را اضافه کنید.پورت های ورودی و خروجی مختلف، ادغام با دستگاه ارتباطی شخص ثالث را راحت می کند.
قابلیت اطمینان بالا و قابلیت های قدرتمند آن را برای کاربردهایی مانند دفاع، اجرای قانون، نظارت، نقشه برداری و نقشه برداری مناسب می کند.
امکانات
سبک وزن، اندازه جمع و جور، وزن کلی تنها 5.98 کیلوگرم است
صفحه نمایش لمسی دوگانه با وضوح بالا، روشنایی بالا، نور خورشید قابل مشاهده است
27 کانال فیزیکی، کاربر می تواند هر کانال را به دکمه، سوئیچ و جوی استیک دلخواه خود تعریف کند.
عملکرد HID USB
سازگار با هر پیوند داده در بازار.
مولفه های
به طور کلی
وزن کلی: 5.98 کیلوگرم
ابعاد: 354mm(L)*280mm(W)*80mm(H)
دمای کارکرد: -20℃-+60℃
ظرفیت باتری: 16.8 ولت / 13600 میلی آمپر ساعت (باتری خارجی نیز پشتیبانی می شود)
استقامت: 3 ساعت @ ظرفیت باتری کامل
سیستم ارتباطات:
V30 (درجه 10 کیلومتر)
V21 (درجه 10 کیلومتر)
حمایت از 3سومارتباط حزب
آنتن ها: آنتن میله ای 4dBi/آنتن اپوکسی فایبر شیشه ای 10dBi (آنتن های دیگر نیز می توانند به صورت خارجی متصل شوند)
کامپیوتر
صفحه نمایش: 13.3 اینچ 1920 * 1080 1000CCD (صفحه بالا)؛
12.1 اینچ 1280*800 1500CCD (صفحه نمایش پایین)
سیستم عامل: win10/Linux
CPU: Intel i7 8565U (استاندارد)/Intel 10500U (ارتقا برای آینده)
حافظه: 8G (استاندارد)
فضای ذخیره سازی: 256 گیگابایت SSD (استاندارد)
شبکه: WIFI، بلوتوث (استاندارد) / 4G (اختیاری)
سیستم کنترل از راه دور
کانال فیزیکی: 27
جوی استیک اصلی: 2 (جوی استیک صنعتی با سنسور هال)
راکر کمکی: 4
دکمه های کلیدی: 12
شبیه سازی فشار دادن کلید: 7
تأخیر کنترل از راه دور: 30 میلی‌ثانیه
عملکرد کنترل از راه دور: خروجی مستقل SBUS دوگانه، قادر به کنترل خودرو و محموله به طور همزمان
رابط انسانی: دستگاه USB HID
رابط ها
پورت سریال: RS232*3، ورودی/خروجی SBUS
رابط خارجی: USB3.0، LAN، ورودی HDMI، خروجی VGA، Hi-Fi
پورت شارژ: DC16.8V
واحد هوابرد
V30 HDMI (پیوند ویدئو و داده و RC درجه 10 کیلومتر)
فرکانس: 800MHz/1.4GHz/2.4GHz (3 ماژول فرکانس در یک، فرکانس را می توان در نرم افزار تغییر داد)
برد انتقال: وضعیت 10km@LOS
پهنای باند: 10/20 مگاهرتز
سرعت داده: 2-12 مگابیت بر ثانیه
ولتاژ برق: 7.4-12 ولت
قدرت RF: 0.1w-1w (قابل تنظیم)
جریان عملکرد: ورودی برق 260mA@12v
تعریف ویدیویی پشتیبانی شده: حداکثر 1080P60
وزن: 120 گرم (بدون آنتن)
ابعاد: 91mm*57mm*20mm
رابط
رابط ورودی ویدئو: HDMI&CVBS
پورت UART: 1
پورت SBUS: 2
رابط منبع تغذیه: XT30
V21 LAN(لینک ویدیو و داده و RC درجه 10 کیلومتر)
فرکانس: 800MHz/1.4GHz/2.4GHz (3 ماژول فرکانس در یک، فرکانس را می توان در نرم افزار تغییر داد)
برد انتقال: وضعیت 10km@LOS
پهنای باند: 1.4M-20MHz(1.4M/3M/5M/10M/20M)
سرعت داده: 2-12 مگابیت بر ثانیه
ولتاژ برق: 7.4-12 ولت
قدرت RF: 0.1w-1w (قابل تنظیم)
جریان عملکرد: ورودی برق 260mA@12v
تعریف ویدیویی پشتیبانی شده: حداکثر 1080P60
وزن: 120 گرم (بدون آنتن)
ابعاد: 91mm*57mm*20mm
رابط
رابط ورودی ویدئو: HDMI&CVBS
پورت UART: 1
پورت SBUS: 2
رابط منبع تغذیه: XT30
